鐵氧體抗干擾磁心特性

鐵氧體抗干擾磁心是近幾年發展起來的新型的價廉物美的干擾抑制器件，其作用相當于低通濾波器，較好地解決了電源線，信號線和連接器的高頻干擾抑制問題，而且具有使用簡單，方便，有效，占用空間不大等一系列優點，用鐵氧體抗干擾磁心來抑制電磁干擾(EMI)是經濟簡便而有效的方法，已廣泛應用于計算機等各種軍用或民用電子設備。

鐵氧體是一種利用高導磁性材料滲合其他一種或多種鎂、鋅、鎳等金屬在2000℃燒聚而成，

在低頻段，鐵氧體抗干擾磁心呈現出非常低的感性阻抗值，不影響數據線或信號線上有用信號的傳輸。而在高頻段，從10MHz左右開始，阻抗增大，其感抗分量仍保持很小，電阻性分量卻迅速增加，當有高頻能量穿過磁性材料時，電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器，使高頻噪音信號有大的衰減，而對低頻有用信號的阻抗可以忽略，不影響電路的正常工作。

EMI 吸收環 / 珠是一種用鐵氧體制成的元件，是一種吸收損耗型元件。其特性表現為：吸收高頻信號并將吸收的能量轉化成熱能耗散掉，從而達到抑制高頻干擾信號沿導線傳輸?shù)哪康模�其等效阻抗中電阻值分量是頻率的函數，隨著頻率而變化。

EMI 吸收環 / 珠有效頻段為 2 1000MHz ，性能*佳頻段則為 5 200MHz ，在此頻段吸收阻抗維持為一個常數。

EMI 吸收環 / 珠選擇時要注意：通過電流大小正比于元件體積，兩者失調，易造成飽和，降低元件性能，避免飽和的有效方法是將電源的兩根線（正、負或火、地）同時穿過一個磁環。磁環在使用中還有一個較好的方法是讓穿過磁環的導線反復串幾下，一來可提高穿過環的面積，增加等效吸收長度，二來充分利用磁環具有磁滯特點，改善低端特性。

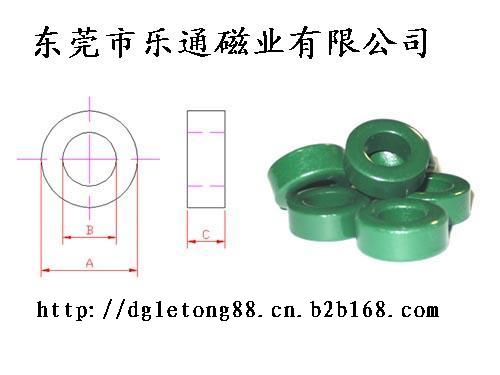

它的制造工藝和機械性能與陶瓷相似。其電磁性能與添加金屬成分以及燒結過程中的時間，溫度與氣體成分有關。分裝式磁環要盡可能選用內徑較小的，長度較長的磁環，同時，磁環一定要緊緊包住電纜，即磁環的內徑尺寸要與電纜的外徑尺寸緊密配合。
